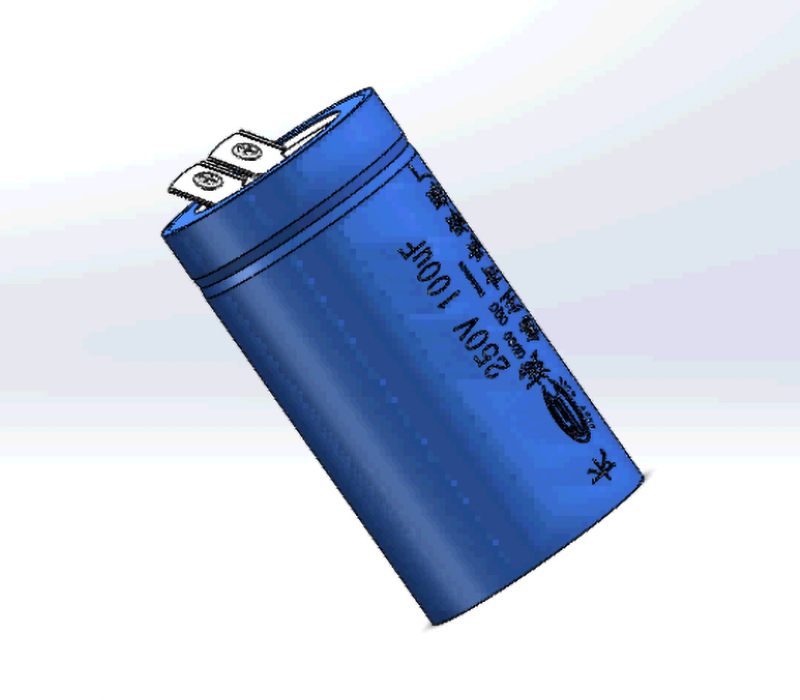

CD60A/斜插片帶螺絲
CD60A
CD60A型單相雙值交流異步電動機起動用鋁電解電容器，采用高純度鋁箔為電極，氧化鋁為介質，非固體電解質，金屬或工程塑料作外殼，焊片、插片、電纜線作為引出端。
該系列產品為無極性電容器，適應溫度范圍寬，并可以在頻繁起動的負載中使用。應用范圍廣泛，適用于頻率為50Hz / 60Hz、額定電壓為110VAC-330VAC的單相交流電動機上作起動用。
一、適用范圍：
冰箱、洗衣機、電風扇、水泵、食品機械、建材機械、木工機械、醫療設備、農業機械、清潔設備、噴涂設備、醫療設備、水處理設備等多個行業使用。
二、主要技術參數：
1、容量范圍：:50μF～1000μF
2、額定電壓：110～330Vac (50 / 60Hz)
3、實驗電壓UT:T-T:1.2Un，t：2s? T-C:≥2000V.AC, t:10s
4、容量偏差：0～+30%或±15%
5、損耗角正切值：≤15% ????(20℃,100Hz)
6、氣候類別：10/55/21
7、適用標準: GB/T3667.1-2016;? IEC 60252-1:2013
三、標稱容量、額定電壓與尺寸對照表:
注：特殊規格尺寸可按用戶使用技術要求進行設計和生產。
引出線規格表
|
圖紙標注 |
尺寸說明 |
制作要求 |
|
L1 |
引出線外露長度 |
可定制 |
|
L2 |
引出線打毛長度 |
可定制 |
|
L3 |
引出線剝護套長度 |
可定制 |
|
CP |
端子型號 |
φ4、φ5、U 型 |
